Восстановление направляющих токарного станка требуется, когда износ рабочих поверхностей приводит к люфту, нарушению геометрии перемещения суппорта и снижению точности обработки. Перед ремонтом оценивают состояние станины, характер выработки, геометрию направляющих и возможность восстановления исходных параметров без замены базовой детали.
Способы восстановления направляющих токарного станка

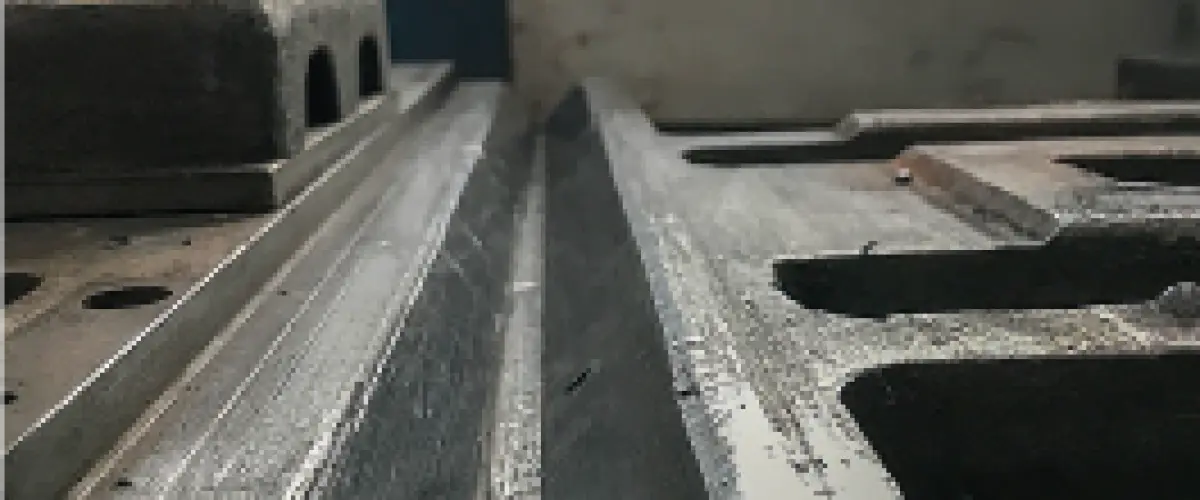

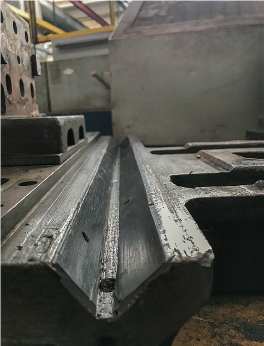

Выбор технологии зависит от глубины износа и конструкции станка. При небольшой выработке применяют обработку путей суппорта с контролем геометрии. Если повреждения значительнее, рабочую поверхность восстанавливают дополнительным материалом с механической обработкой до нужных размеров.

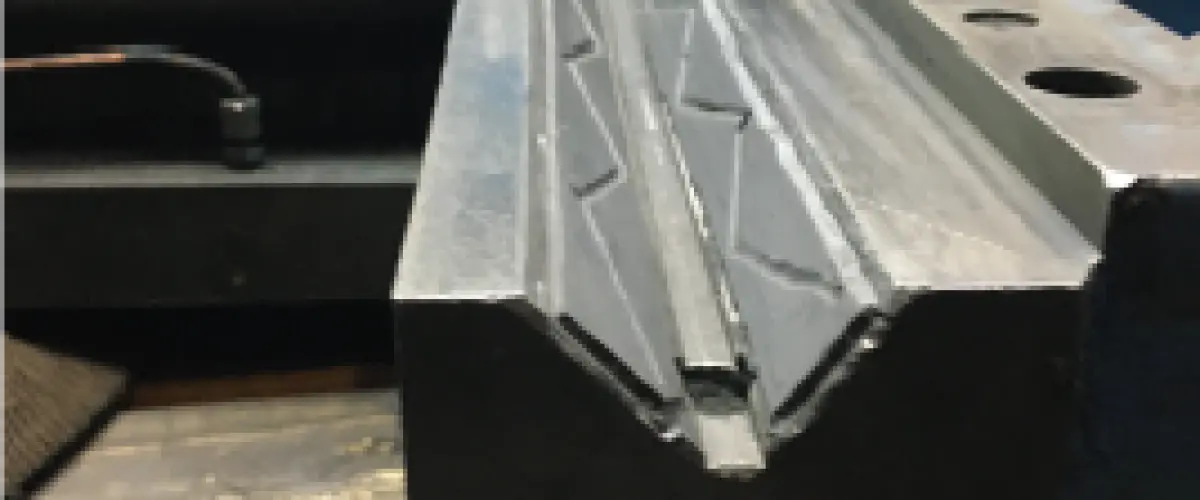

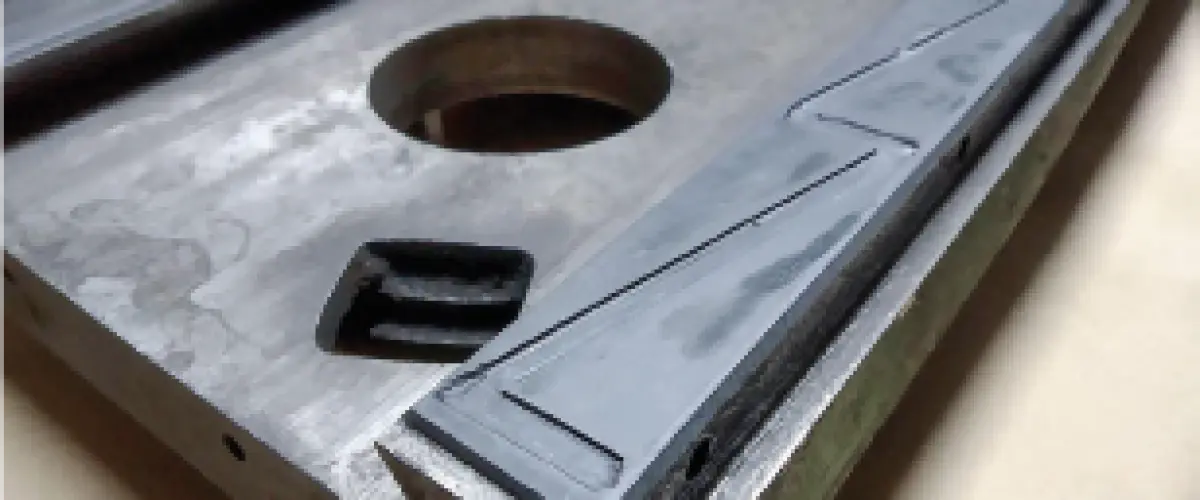

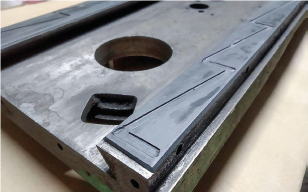

Для ремонта могут применяться шабрение, шлифование, фрезерование или ремонтное нанесение состава с дальнейсей обработкой. Шабрение позволяет корректировать локальные отклонения и формировать рабочую поверхность с нужным характером контакта. Шлифование снимает равномерный припуск и восстановает геометрию длинных направляющих. Ремонтное нанесение целесообразно, когда износ уже нельзя компенсировать только снятием металла.
Выбирать обработку только по глубине выработки нельзя. Если удалить значительный объем металла без учета взаимного положения направляющих, можно изменить высоту и положение узлов станка. В результате суппорт будет перемещаться относительно восстановленной поверхности, но исходная геометрия оборудования нарушится.

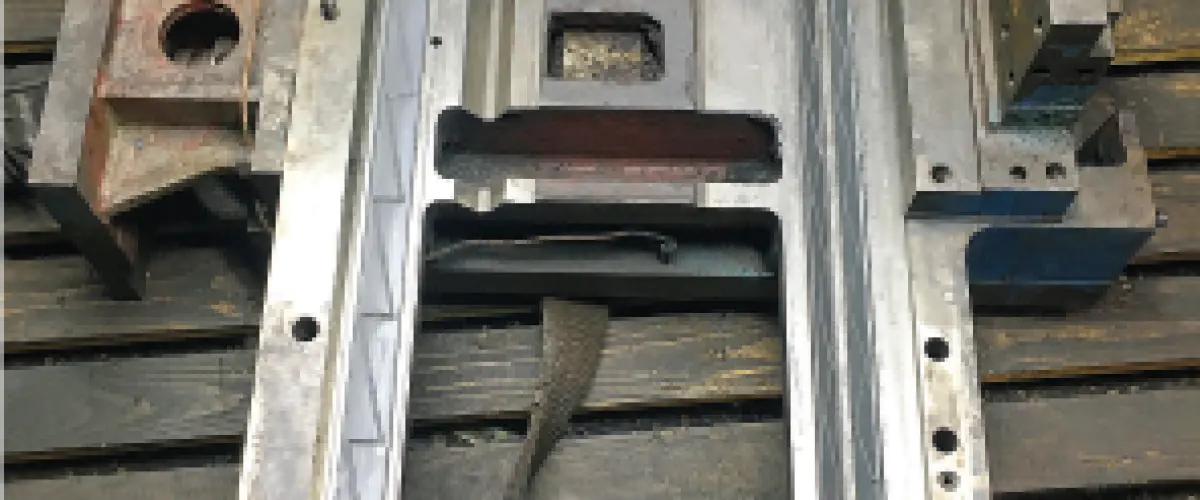

Особенности ремонта станины
Основная сложность связана не с устранением отдельной царапины или выработанного участка, а с сохранением геометрической взаимосвязи всех базовых поверхностей. Ошибка на этом этапе приводит к перекосу суппорта, изменению положения резца относительно оси шпинделя, появлению погрешности при обработке деталей.
Перед выбором технологии необходимо определить, какие поверхности являются базовыми, насколько изношены суппортные дорожки, есть ли локальные повреждения, как состояние станины связано с другими узлами. В отличие от локального ремонта, восстановление всей геометрии требует контролировать положение сопряженных поверхностей.

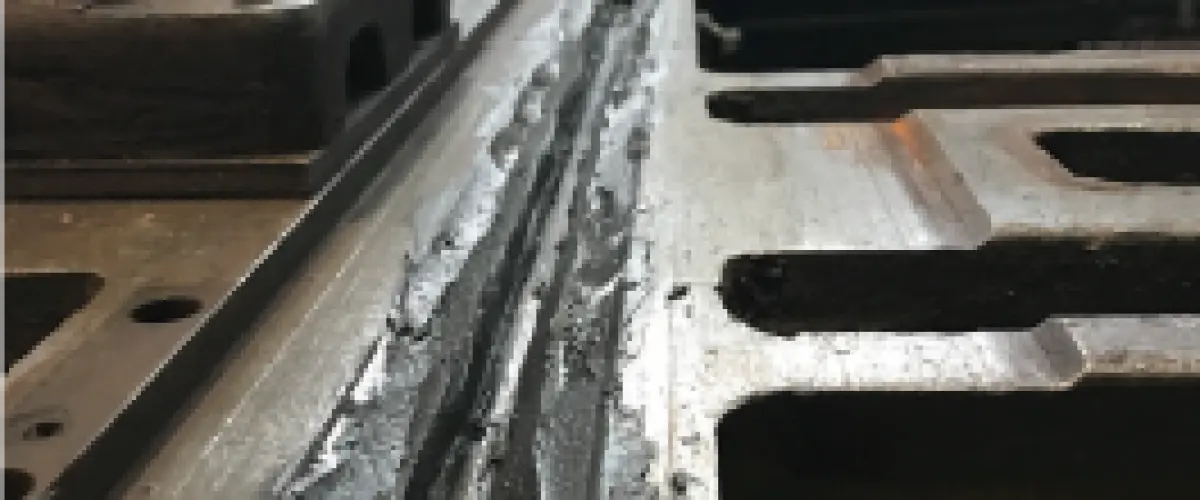

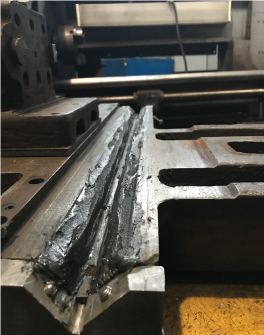

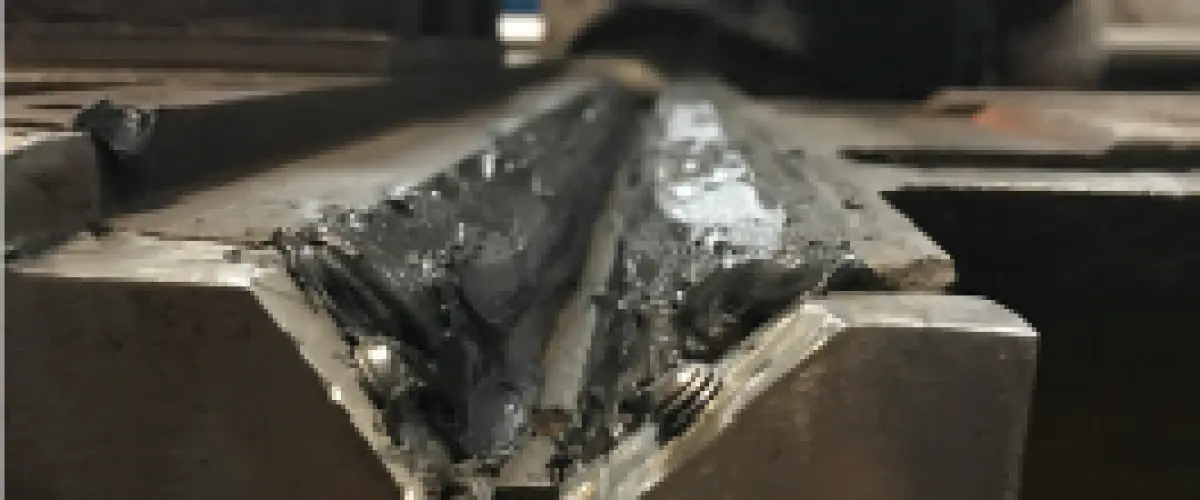

Если рельсы имеют глубокую выработку, механическое снятие металла может оказаться менее рациональным, чем восстановление изношенной зоны с последующей обработкой. При небольшом равномерном износе, наоборот, дополнительное нанесение не всегда оправдано: лишняя операция увеличивает объем ремонта без необходимости.
Когда требуется ремонт направляющих станка
Поводом для ремонта становятся заметная выработка направляющих, неравномерное перемещение суппорта, появление люфта или нарушение точности обработки. При этом одинаковые симптомы могут иметь разные причины, поэтому заменять или обрабатывать суппортные дорожки без предварительной диагностики нецелесообразно.
При необходимости восстановить пути суппорта, сначала определяют фактическое состояние рабочих поверхностей и геометрию станины. Благодаря этому удается определить оптимальный способ ремонта с учетом конструкции конкретного оборудования, а не применять одну технологию ко всем станкам.
Стоимость восстановления направляющих токарного станка определяется объемом износа, длиной и конфигурацией путей суппорта, выбранной технологией, необходимостью восстановления отдельных участков и последующей механической обработки. Точную сумму корректно рассчитывать после оценки состояния детали и перечня необходимых операций.
Ремонт направляющих токарного станка в Минске можно организовать с учетом конструкции оборудования и фактического состояния станины. Технология восстановления подбирается после диагностики, поскольку одинаковая внешне выработка может требовать разных ремонтных решений.
