Способы предотвращения самоотвинчивания делятся на три группы. Фрикционные — две гайки на одном болте, гайки со стопорным элементом, пружинные шайбы — добавляют трение. Механические — шплинт, отгибная шайба, проволока — физически не дают гайке повернуться. Химический способ, резьбовой герметик анаэробного типа, склеивает витки и заполняет зазор между ними.
Разница видна при поперечной вибрации. Трение лишь замедляет ослабление. Блокировка удерживает гайку на болте, даже когда затяжка уже упала. Склеивание исключает сам микросдвиг витков, с которого начинается отвинчивание. Отдельно стоят клиновые шайбы: они работают геометрией, а не трением.
Почему одни способы держат вибрацию, а другие нет

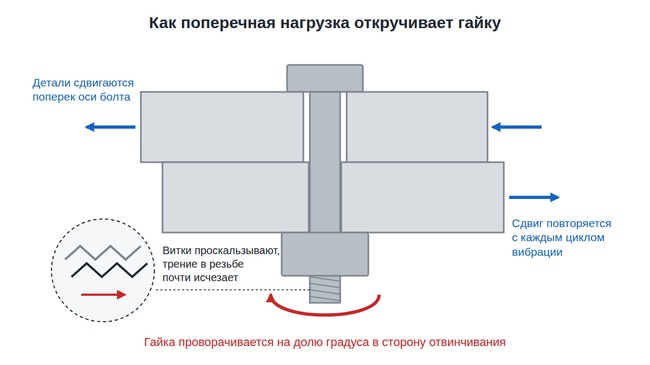

Самооткручивание гаек чаще всего запускает поперечная нагрузка: когда детали сдвигаются поперек оси болта, витки на мгновение проскальзывают друг по другу, сопротивление повороту почти исчезает, и наклон резьбы проворачивает гайку на долю градуса в сторону отвинчивания. За тысячи циклов набегают обороты. Способ, который только добавляет трение, процесс замедляет, а способ, исключающий проскальзывание витков или поворот гайки, его останавливает. Именно такой сдвиг воспроизводит испытание по DIN 65151 (стенд Юнкера). Другие механизмы потери затяжки разобраны в материале почему ослабевают резьбовые соединения.
Химическая фиксация: резьбовой герметик

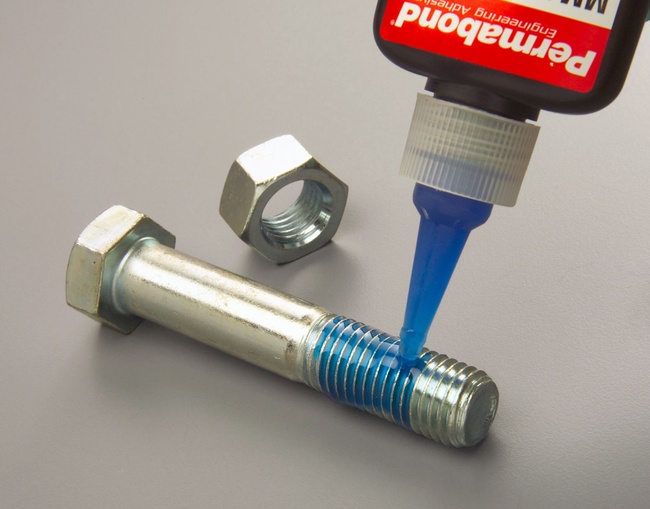

Анаэробный фиксатор — жидкий состав, который отверждается без доступа воздуха при контакте с металлом. Он заполняет пустоты между витками и после полимеризации превращается в твердый пластик по всей длине резьбы. Витки больше не могут сместиться друг относительно друга, поэтому поперечная вибрация не запускает отвинчивание. Заодно резьба защищена от влаги и не прикипает.
От класса прочности зависит разборка. По технической документации Henkel:
- низкая — легко откручивается ручным инструментом, подходит для мелкого крепежа;
- средняя — разбирается стандартным ручным инструментом, подходит для обслуживаемых узлов;
- высокая — ручным инструментом разобрать трудно, может понадобиться местный нагрев выше 250 °C и откручивание в горячем состоянии.
Подбирать резьбовой герметик удобно по прочности под сценарий разборки, вязкости под размер резьбы и допустимой температуре узла.
Предварительно нанесенный фиксатор поставляется на крепеже в виде сухого покрытия с микрокапсулами, которые разрушаются при заворачивании. В документации Henkel на один из таких составов указано: обработанный крепеж хранится до четырех лет, полное отверждение при 22 °C занимает 24–72 часа, после разборки болт повторно не используют. Это решение для серийной сборки, где состав нельзя забыть нанести.
Механическое стопорение: когда нужна физическая блокировка
Механический стопор удерживает не затяжку, а саму гайку: соединение может ослабнуть, но не рассыпаться. Его выбирают там, где потеря детали опаснее небольшого зазора.

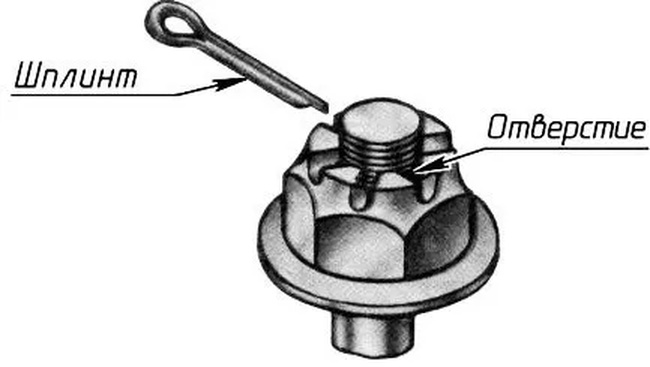

Шплинт и корончатая гайка
Шплинтовка требует сквозного отверстия в болте. Корончатую гайку (ГОСТ 5918) затягивают, совмещают прорезь с отверстием и вставляют шплинт (ГОСТ 397), разводя концы. Если прорезь не совпала, гайку доворачивают до ближайшей в пределах допустимого момента. Шплинт одноразовый: при повторном сгибе концы теряют прочность.

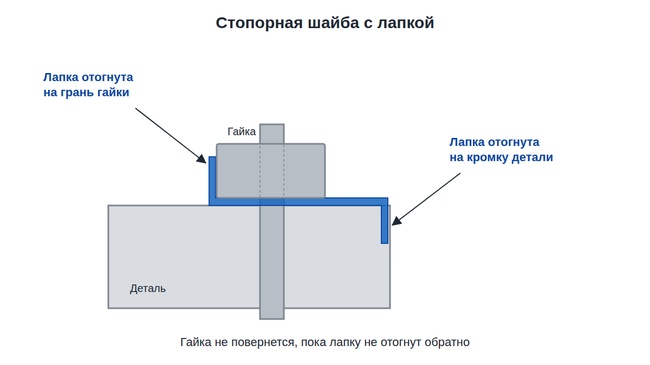

Отгибные стопорные шайбы
Стопорная шайба с лапкой (ГОСТ 13463) работает как замок: одну лапку отгибают на грань гайки, другую — на кромку детали. У шайбы с носком вместо второй лапки носок, заведенный в отверстие. Повторно шайбу не ставят: в месте сгиба металл наклепывается и трескается.

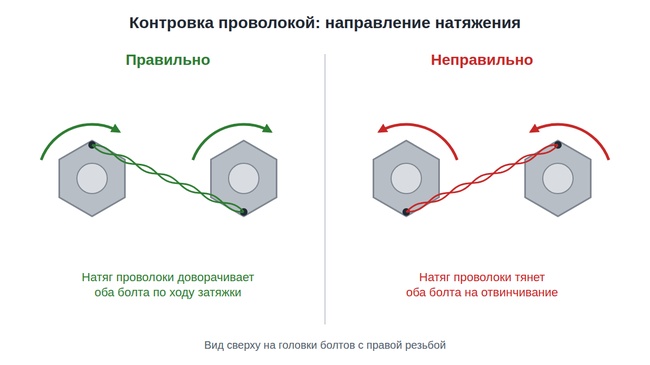

Контровка проволокой (направление натяжения)
Контровка проволокой связывает головки нескольких болтов через просверленные отверстия, чтобы ни одна не повернулась отдельно. Проволоку прокладывают так, чтобы ее натяг стремился довернуть крепеж по ходу затяжки. Проведенная в обратную сторону, она тянет головку на отвинчивание. По авиационным рекомендациям FAA (AC 43.13-1B) проволоку ставят только новую: при скручивании она становится хрупкой.
Фрикционные способы: контргайка, самоконтрящиеся гайки, пружинные шайбы
Фрикционные элементы добавляют сопротивление повороту, но не исключают проскальзывания витков. При интенсивной поперечной нагрузке соединение может потерять затяжку, хотя гайка останется на болте.
Контргайка работает за счет того, что две гайки упираются друг в друга и нагружают витки в противоположных направлениях. Если гайки разной высоты, первой ставят тонкую и затягивают умеренно, затем наворачивают основную и, удерживая тонкую ключом, дотягивают основную до расчетного момента. Так нагрузку несет более высокая гайка.
Самоконтрящаяся гайка создает момент проворачивания нейлоновым кольцом (DIN 985) или деформированным участком резьбы у цельнометаллических гаек. Этот момент не зависит от затяжки: гайка не слетает с ослабшего соединения, но затяжку не сохраняет. У нейлоновой вставки два ограничения:
- температура — по данным производителя крепежа Trojan Special Fasteners, вставка из полиамида 66 стабильно работает до 120 °C, выше полимер размягчается, а после 180 °C применяют только цельнометаллические гайки;
- износ — каждое наворачивание деформирует кольцо, и для ответственных узлов производитель рекомендует новую гайку.
Гровер (ГОСТ 6402) после затяжки почти распрямляется. В документации Henkel отмечено, что фрикционные шайбы не обеспечивают постоянной фиксации при динамических нагрузках.

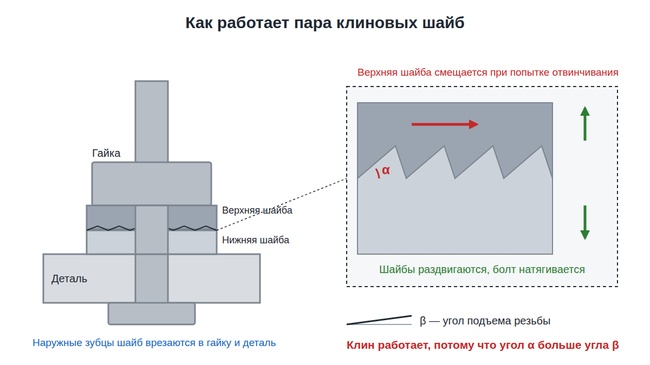

Клиновые стопорные шайбы
Клиновая шайба — это пара шайб, которую ставят под гайку как один элемент. Снаружи у шайб радиальные зубцы, на обращенных друг к другу сторонах — кулачки, причем угол кулачков больше угла подъема резьбы. Зубцы врезаются в гайку и деталь, и повернуться гайка может только вместе с верхней шайбой, по кулачкам. Скольжение по их наклону раздвигает шайбы сильнее, чем резьба позволяет гайке отойти, и болт растягивается. Отвинчиваться становится геометрически невыгодно.
Главное условие — шайба должна быть тверже сопрягаемых поверхностей, иначе зубцы не зацепятся. На древесине, пластике и мягких металлах такие шайбы не применяют.
Неразборные способы: кернение, расклепывание, сварка
Кернение вдавливает металл гайки в витки ударом керна, расклепывание расплющивает конец болта над гайкой, сварка соединяет гайку с болтом или деталью. Разобрать такой узел без разрушения резьбы нельзя, поэтому способы допустимы, только если разборка не предусмотрена за весь срок службы. У сварки есть еще один минус: нагрев меняет структуру металла, и высокопрочный крепеж может потерять прочность.
Неразборную фиксацию без ударов и сварки дает неразъемный фиксатор резьбы: он снимается только после прогрева, а болт и деталь остаются целыми.
Сравнение способов
| Способ | Принцип | Поперечная вибрация | Многоразовость | Доработка детали | Ограничения |
|---|---|---|---|---|---|
| Анаэробный фиксатор | Склеивание | Исключает сдвиг витков | Крепеж да, состав наносят заново | Нет | Очистка резьбы, время отверждения |
| Крепеж с нанесенным фиксатором | Склеивание | Исключает сдвиг витков | Нет | Нет | Срок хранения на крепеже |
| Корончатая гайка и шплинт | Блокировка | Не слетает, затяжка может упасть | Гайка да, шплинт нет | Отверстие в болте | Положение гайки привязано к прорези |
| Отгибная шайба | Блокировка | Не слетает, затяжка может упасть | Нет | Кромка или отверстие | Место под лапку |
| Проволока | Блокировка | Не слетает, затяжка может упасть | Нет, проволока каждый раз новая | Отверстия в головках | Правильное направление натяга |
| Две гайки | Трение | Зависит от порядка затяжки | Да | Нет | Длинный болт |
| Гайка с нейлоновым кольцом | Трение | Не слетает, затяжка может упасть | Ограниченно | Нет | До 120 °C |
| Цельнометаллическая гайка со стопором | Трение | Не слетает, затяжка может упасть | Ограниченно | Нет | Износ резьбы |
| Пружинная шайба | Трение | Слабая защита | Да | Нет | Распрямляется |
| Клиновые шайбы | Геометрия клина | Сохраняют затяжку | Зависит от условий | Нет | Поверхность мягче шайбы |
| Кернение, расклепывание, сварка | Деформация металла или сварной шов | Поворот исключен | Нет | Удар по резьбе или нагрев | Узел не разбирается |
Какой способ выбрать для узла
Способы предотвращения самоотвинчивания удобно отсеивать по ограничениям узла, а из оставшихся брать самый простой.
- часто обслуживаемый узел. Фиксатор низкой или средней прочности: разбирается ручным инструментом, крепеж используется снова;
- регулировочные соединения. Где важно положение гайки (зазор подшипника ступицы) — корончатая гайка со шплинтом. Для регулировочных винтов — вторая гайка или фиксатор низкой прочности;
- высокая температура. Нейлоновая вставка выше 120 °C отпадает; остаются цельнометаллические гайки, механика и фиксаторы с подходящей рабочей температурой по паспорту;
- нельзя сверлить. Шплинт и проволока исключены; работают химическая фиксация, клиновые шайбы и гайки со стопорным элементом;
- ответственный узел. Комбинируют разные принципы: фиксатор или клиновые шайбы держат затяжку, шплинт или проволока страхуют от потери гайки.
Комбинация полезна, когда второй способ закрывает слабое место первого. Гровер поверх клеевой фиксации ничего не добавляет.
FAQ
Можно ли повторно ставить гайку с нейлоновым кольцом?
В ответственных узлах гайку с нейлоновым кольцом повторно не ставят: каждое наворачивание деформирует вставку, и момент проворачивания снижается. В неответственных соединениях повторная установка допустима, если гайка заметно туго идет по резьбе и вставка не повреждена. Проверяют это вручную: если гайка свободно наворачивается пальцами, кольцо уже не работает.
Нужен ли гровер вместе с фиксатором резьбы?
Гровер вместе с фиксатором резьбы не нужен. Анаэробный состав склеивает витки и исключает их сдвиг, а пружинная шайба после затяжки распрямляется и защиты от поворота почти не добавляет. Если шайба нужна для распределения нагрузки под гайкой, ставят плоскую.
Что надежнее, контргайка или резьбовой герметик?
При поперечной вибрации анаэробный фиксатор надежнее: он заполняет зазор в резьбе и исключает проскальзывание витков, а вторая гайка лишь добавляет трение, и ее эффект зависит от порядка затяжки. Пара гаек выигрывает там, где нужна частая регулировка без очистки резьбы и ожидания отверждения.
